你会用Excel做滑珠图吗？

俗话说得好，字不如表，表不如图，最近的工作内容经常需要用到图表来展示项目进度，以及做各种对比分析等~

用哪种图的展示效果更能让人眼前一亮呢？

在日常办公中，用Excel制作业绩完成率时，肯定需要用到图表。

如果，掌握了滑珠图的制作， 可以让数据更可视化哦。

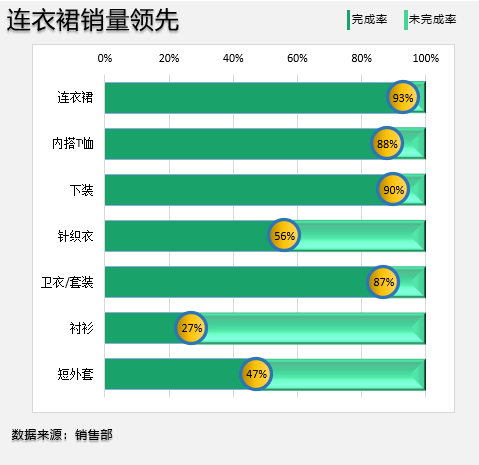

话不多说，先看效果图：

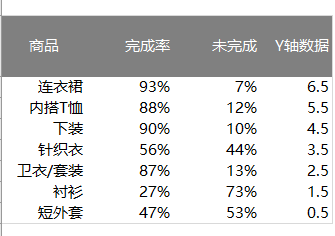

数据源：

 敲重点：思路是用条形图生成滑杆，用散点图生成滑珠。



想知道这个图表是如何制作的吗？下面一起来学习吧！

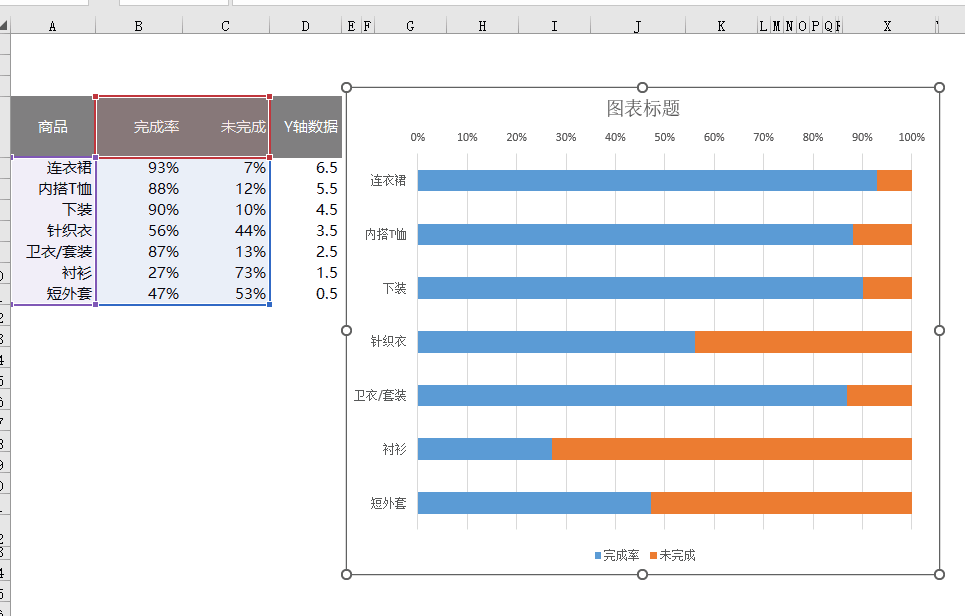

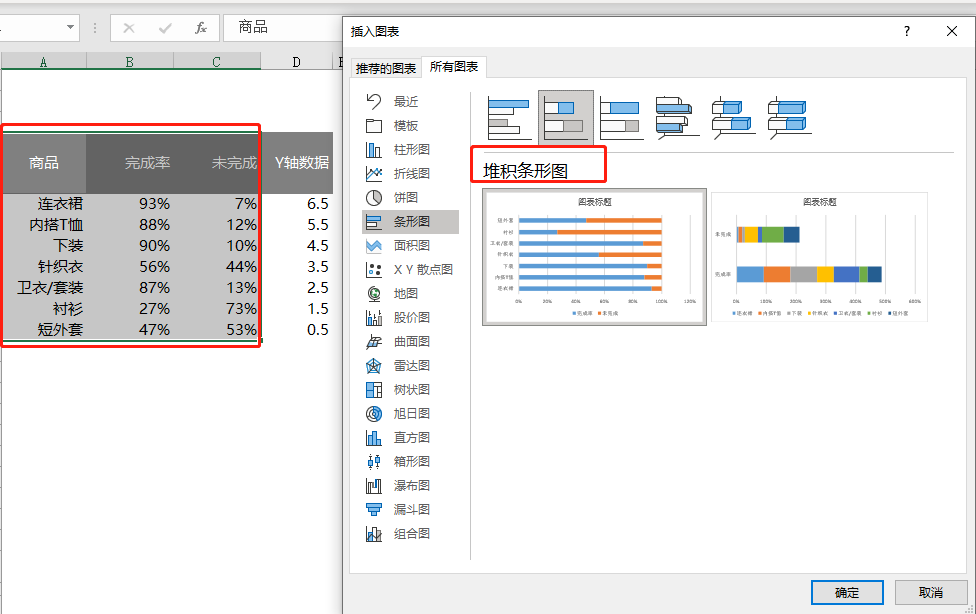

1、插入堆积条形图

选择前3列，插入堆积条形图 。

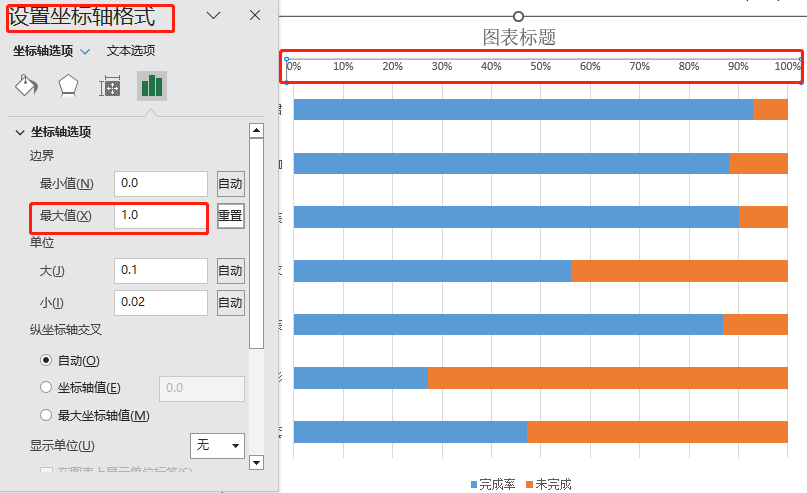

2、设置坐标轴格式

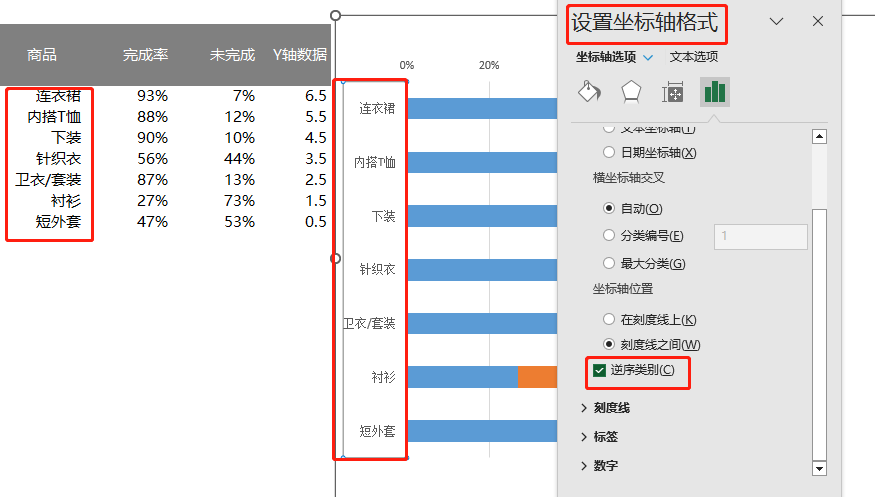

选中纵坐标抽，按鼠标【右键】——【设置坐标轴格式】，勾选【逆序类别】。

目的是为让纵坐标轴的顺序与表格中的一致。

选中横坐标，按鼠标【右键】——【设置数据系列格式】，把【最大值】设置为 1 。

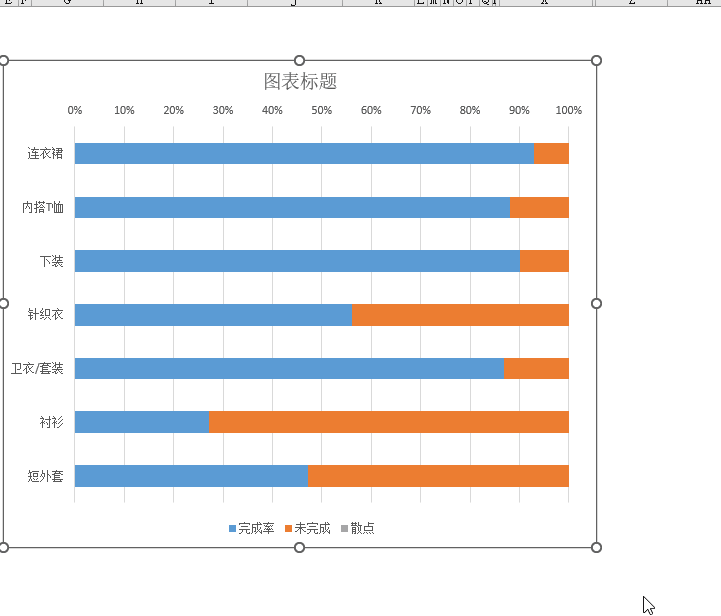

3、添加散点图

选中图表，按鼠标【右键】——【选择数据】——【添加】，在【系列名称】处填写【散点】，在【系列值】直接选择【{1}】，再选择Y轴数据，依次点击两次【确定】。

选中图表，按鼠标【右键】——【更改图表类型】，把【散点】的【堆积条形图】更改为【散点图】。

选中图表，按鼠标【右键】——【选择数据】——【散点】——【编辑】，鼠标定在【X轴系列值】处，选择完成率列的数据，依次点击两次【确定】。

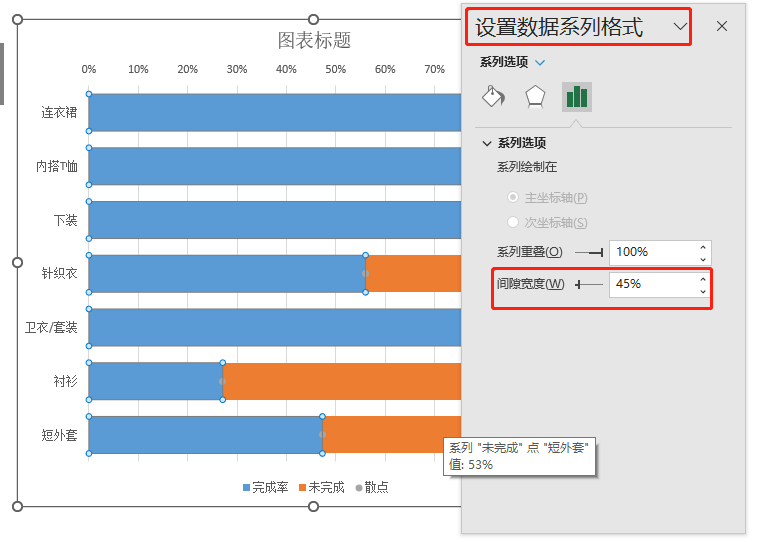

选中图表，按鼠标【右键】——【设置数据系列格式】，把【间隙宽度】设置为45% 。

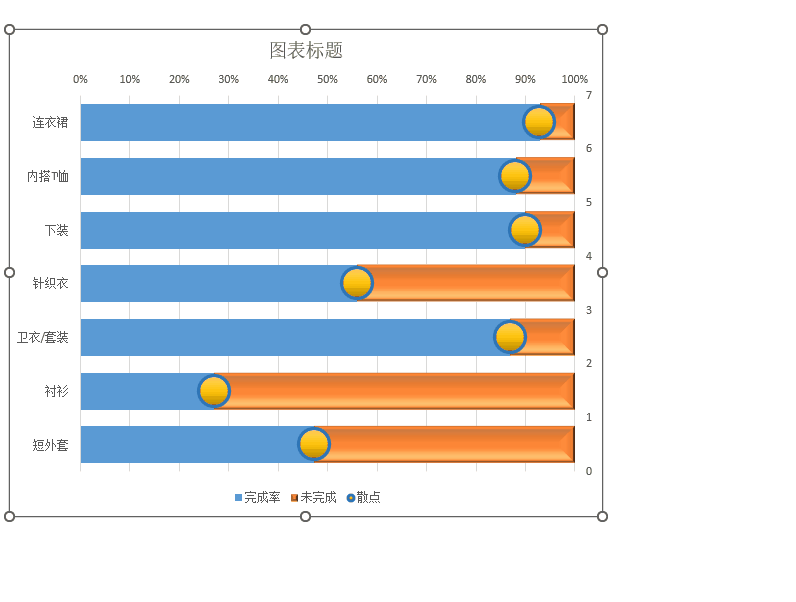

4、设置散点图格式

选中图表，按鼠标【右键】——【设置数据系列格式】——【标记】——【标记选项】——【内置】，选择的【类型】为圆形，【大小】设置为 24。

设置大一些是为了后期好添加数据的看起来更清楚。

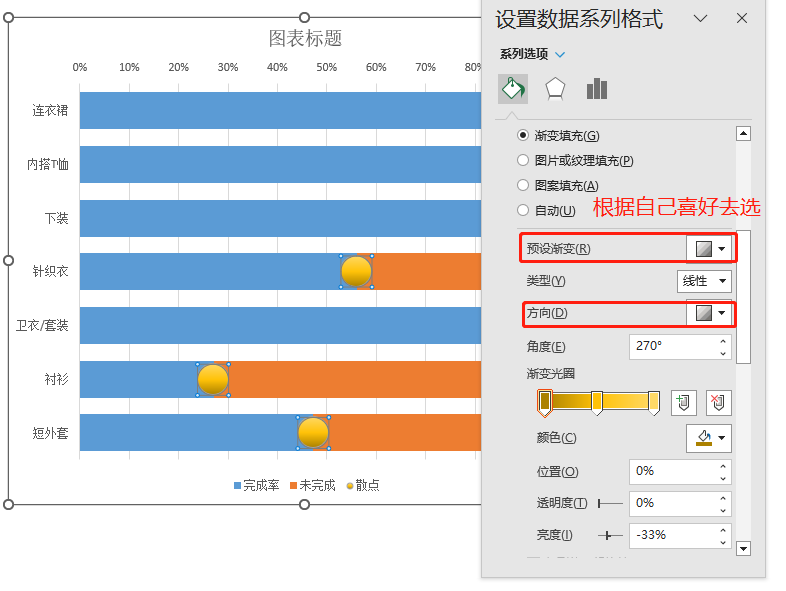

把散点图设置为【渐变填充】，【预设渐变】和【方向】的类型，大家可以根据自己的喜好去选择。

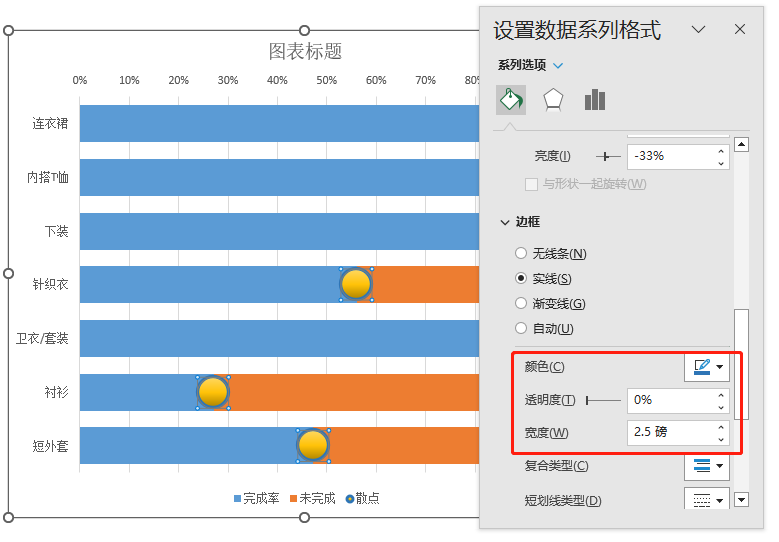

设置散点图的边框【颜色】设置为蓝色，【宽度】设置为 2.5磅。

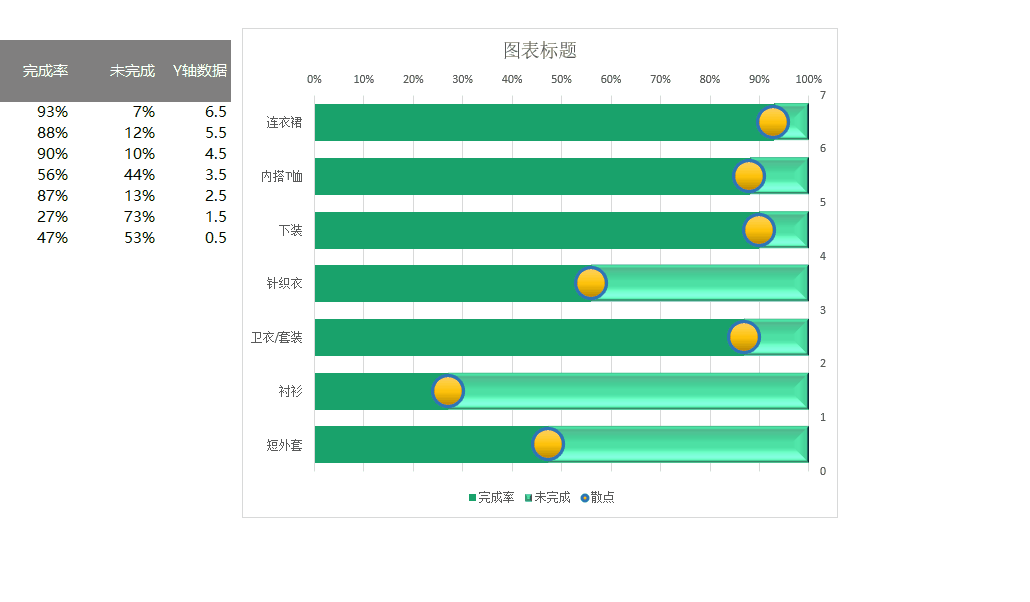

5、美化条形图

选中橙色条形图，点击【格式】——【形状效果】——【棱台】，选择第2行第2个。大家可以根据自己的需要去选择。

把条形图的颜色更改一类颜色，看起来更加美观。大家可以根据自己喜欢颜色去设置。

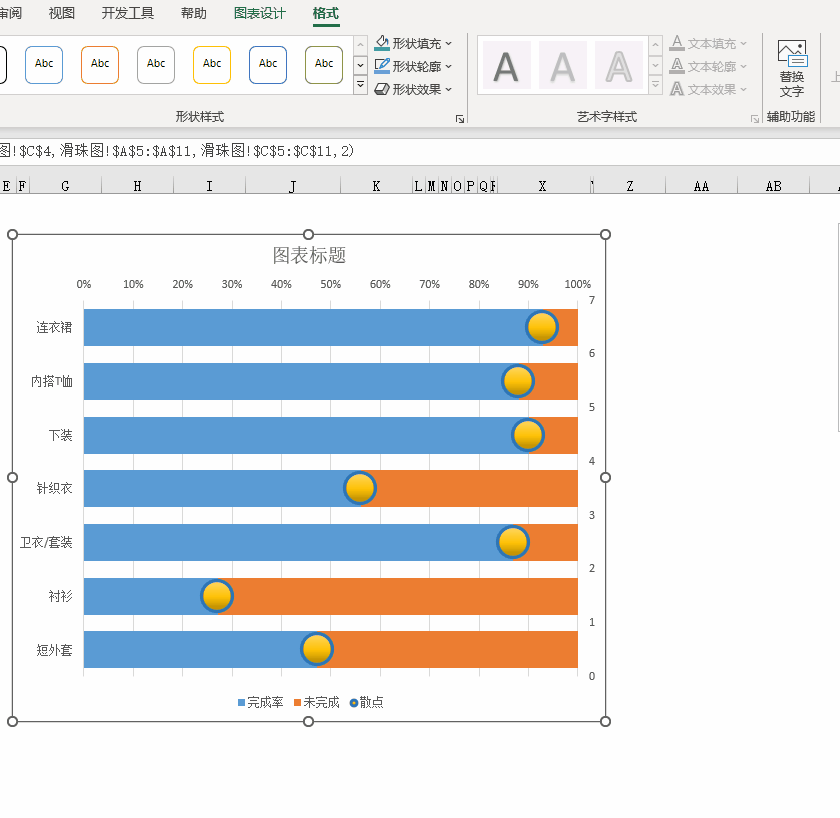

6、添加数据

选中散点图，按鼠标【右键】——【添加数据标签】，选中数据，

按鼠标【右键】——【设置数据标签格式】，勾选【单元格中的值】，然而在弹出的【数据区域】框中选中完成率列的数据，取消勾选【Y值】,

在【标签位置】处勾选【居中】。

7、美化图表

1）比如删除散点图的图例并调整其位置和形状，删除右边的纵坐标轴

2）设置字体的颜色和大小

3）设置标题

总之，大家根据自己的需要去设置，小智在这里就不进行操作演示了。



以上就是今天分享的干货技巧，你Get到了吗？别忘记动手练习鸭~
